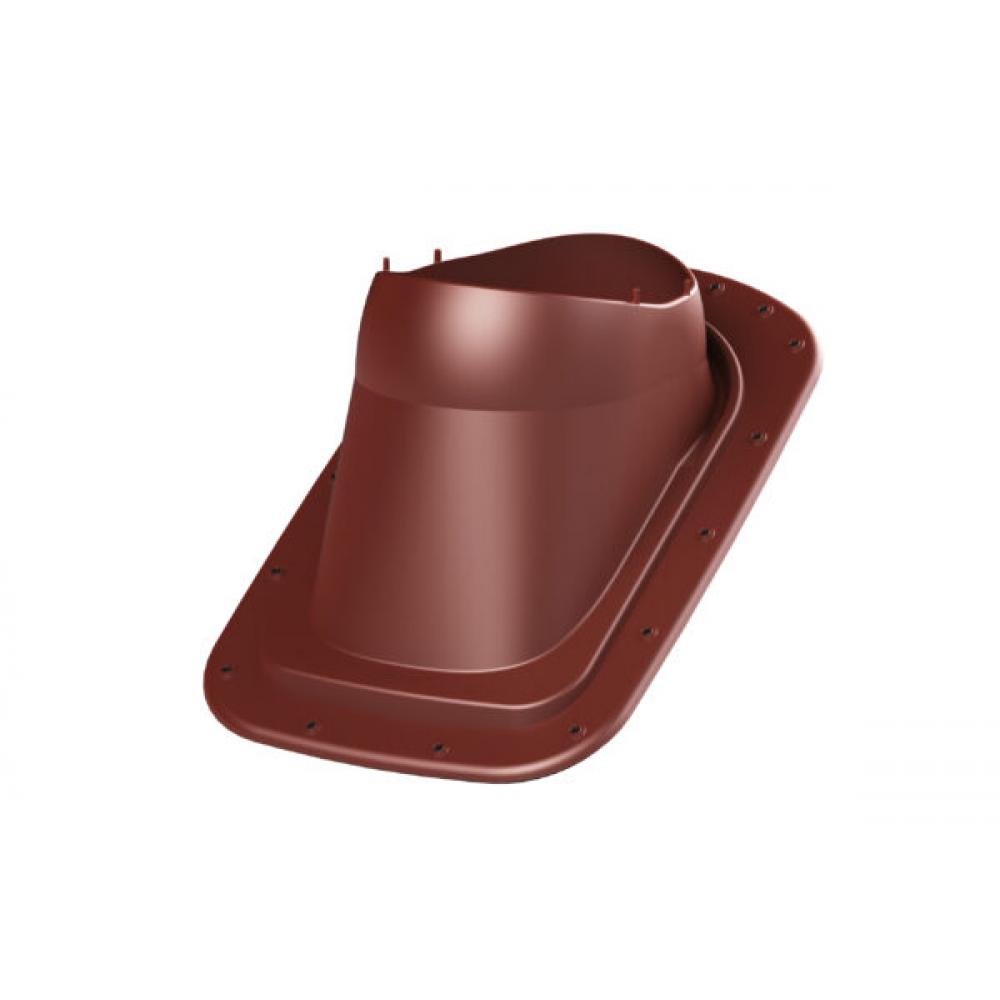

Проходной элемент CLASSIC VINO 2K красный

CLASSIC VINO 2K — проходной элемент для фальцевой и готовой скатной битумной кровли. Размеры: ширина 276 мм, длина 433 мм.

В комплект входит двухкомпонентный 2K -уплотнитель гидрозатвора, гарантирующий полную герметичность прохода через гидрозащитную пленку.

Аналоги цвета вентиляционного элемента и цвета кровли по каталогу RAL и RR:

• красный - RAL 3009

Назначение:

• проходной элемент для монтажа на кликфальц, двойной фальц и готовой битумной скатной кровле труб и вентиляторов диаметром 110 -160 мм и антенного ворота

Монтаж:

• устанавливается: битумная - на готовую кровлю, фальцевая - при монтаже и на готовую кровлю
• допустимый угол наклона для трубы ⌀110 - 57°
• допустимый угол наклона для трубы ⌀125 - 55°
• допустимый угол наклона для трубы ⌀160 - 47°
• высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона
• минимальный рекомендуемый угол уклона кровли для монтажа 11,5ᵒ, но возможна установка на кровлю с минимальным уклоном до 6ᵒ

Комплект:

• CLASSIC VINO проходной элемент
• 2К -уплотнитель гидрозатвора
• кольцо гидрозатвора
• шаблоны для CLASSIC VINO и 2К -уплотнителя гидрозатвора
• инструкция по монтажу кольца гидрозатвора
• 2 набора крепежа

Внимание: герметик не входит в комплектацию.
